铝矾土回转窑主要由回转部分、支承部分、传动装置、窑头罩、窑头窑尾密封、燃烧装置等组成，窑口护板和窑尾回料勺采用分块铸造，安装方便，具有较高的耐热性能和耐蚀、耐磨性能，窑头冷风套内通冷却风，能对窑头筒体及窑口护板进行均匀冷却，使其更安全可靠。
1、合格的铝矾土存放在铝矾土回转窑料仓内，经提升机提升并运入预热器顶部料仓。预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将铝矾土均匀分布到预热器各各室内。
2、铝矾土在预热器被1150°C窑烟气加热到900°C左右，约有30%分解，经液压推杆推入铝矾土回转窑内烧结分解。
3、分解后生成的铝矾土进入冷却器，在冷却器内被鼓入的冷空气冷却到100°C一下排出，经热交换的600°C热空气进入铝矾土回转窑和煤气混合燃烧。
4、废气在兑入冷风经引风机进入袋式除尘器，再经排风机进入烟囱。出冷却器的产品经振动喂料机，链斗输送机、斗式提升机、胶带输送机送入成品库，根据客户要求是否进行筛分等工序。
铝矾土回转窑在工作过程中，生料粉从窑尾筒体高端的下料管喂入窑筒体内，由于窑筒体的倾斜和缓缓地回转，使物料产生一个即沿着圆周方向翻滚，又沿着轴向从高温向低端移动的复合运动，生料在窑内通过分解，烧成等工艺过程从窑筒体的底端卸出，进入冷却机。燃料从窑头喷入，在窑内进行燃烧，发出的热量加热生料，使生料煅烧成为熟料，在与物料交换过程中形成的热空气，有窑进料端进入窑系统，最后由烟囱排入大气。
| 产品规格(m) | 窑体尺寸 | 电动功率(kw) | 总重量(t) | 备注 | ||||
| 直径(m) | 长度(m) | 斜度(%) | 产量(t/h) | 转速(r/min) | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ---- |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ---- |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热分解窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |

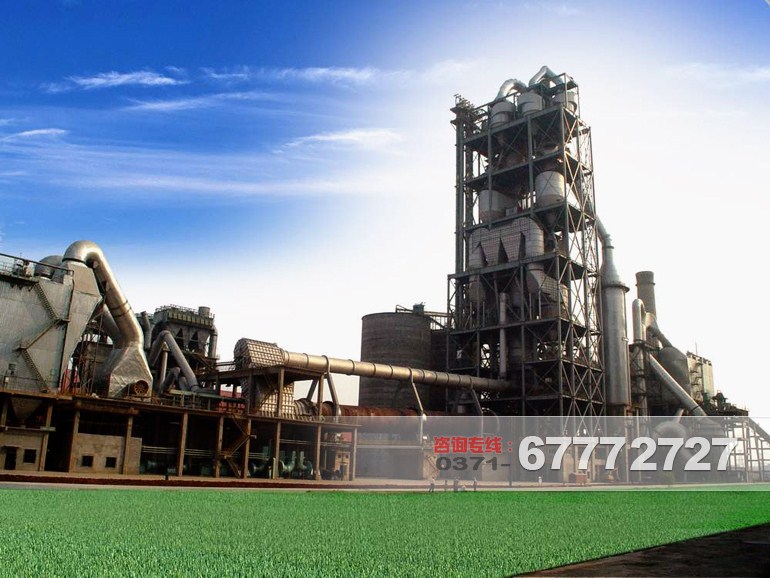

浙江丽水水泥回转窑生产现场
加工物料：水泥、石灰石
生产能力：180-10000t/d
设备配置：PE-1500×1800颚式破碎机、Φ1.83×7水泥磨、Φ4.2×60水泥回转窑、Φ2.6×24水泥烘干机、皮带输送机等设备。
河南济源新型干法水泥生产线
加工物料：石灰石、粘土等
生产能力：180-10000t/d
设备配置：Φ1.8×12水泥烘干机、Φ1.83×7水泥磨、φ3.8×7.5原料磨、Φ3.6×70水泥回转窑、皮带输送机等
